Importante

Para que a página não fique extensa visualmente, cada capítulo estará dentro de um spoiler.

Em função das enúmeras imagens no decorrer do tutorial, todas elas estarão escondidas por trás de um botão clicável, bem como, evitar a quebra de layout.

Clique aqui para baixar o Corel Draw X4 diretamente do site da Corel e usufrua desse produto por 15 dias.

Fazendo uma Logomarca

• Ferramenta Retângulo

• Como personalizar uma determinada cor na paleta de cores

• Agrupando objetos

• Ferramenta Elipse

• Aparar objetos

• Salvar o projeto


Fazendo um Cartão e Preparando para Imprimir

• Salvar o projeto atual como um novo projeto

• Deitar a folha

• Ferramenta Texto

• Soldar Objetos

• Ferramenta Transparência Interativa

• Dicas de impressão


Fazendo um Balão

• Ferramenta Forma

• Espelhar horizontalmente

• Preenchimento gradiente

• Interseção

• Levar um objeto para frente/para trás.


Enfeitando a Área de Trabalho

• Mídia Artística

• Espalhador


Desenhando um Olho - 1

• Linhas-guias

• Ferramenta Bézier

• Converter linhas em curvas

• Caneta de contorno

• Tranformações => Girar


Desenhando um Olho - 2

• Ferramenta Mistura Interativa

• Número de etapas ou deslocamento entre formas da mistura

• Propriedades do caminho

• Aceleração de objetos e cores

• Separar e Misturar


Fazendo uma Bola

• Ferramenta Polígono

• Definição do número de lados

• Lentes


Fazendo uma Bandeira

• Ferramenta Papel gráfico

• Definição do número de linhas e colunas

• Converter vetor em bitmap

• DPI

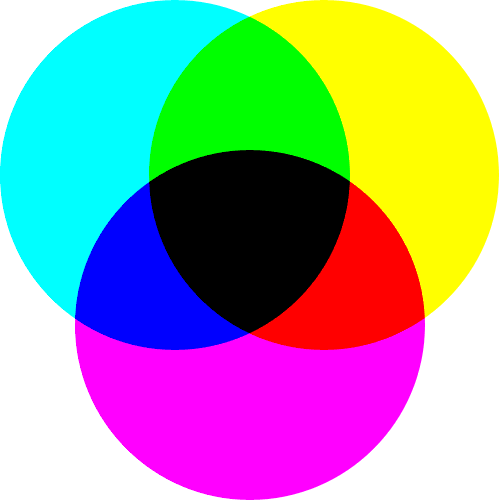

• CMYK e RGB

• Efeitos 3D => Enrolar página


Montando um Jornal – 1/4

• Tipo de papel

• Importação de imagens

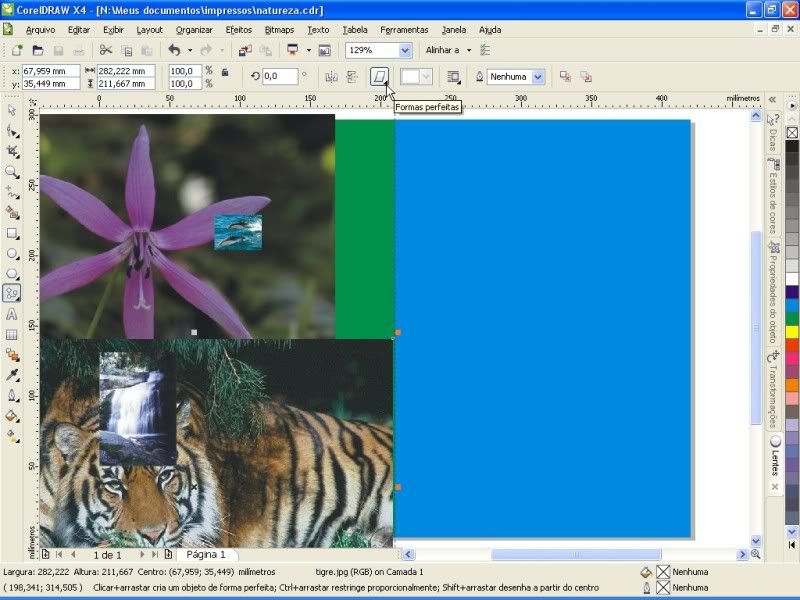

• Ferramenta Formas de fluxograma

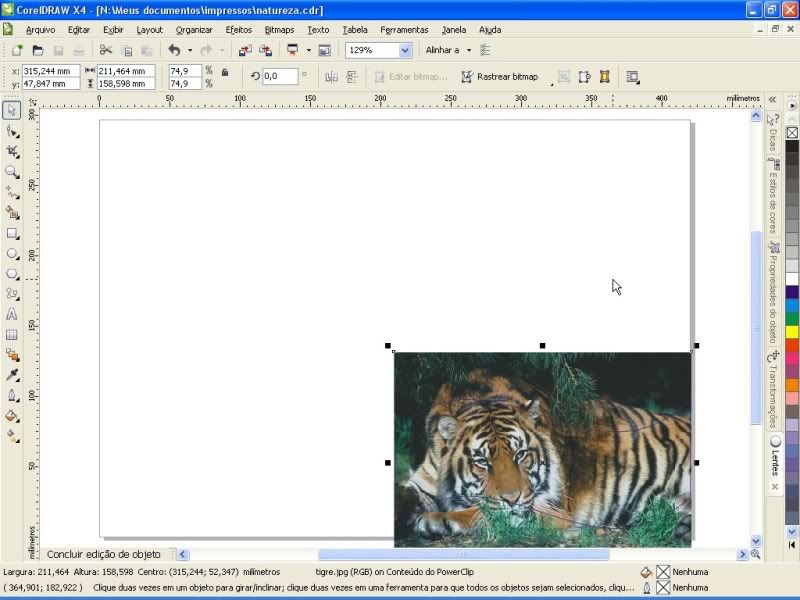

• PowerClip => Colocar em recipiente

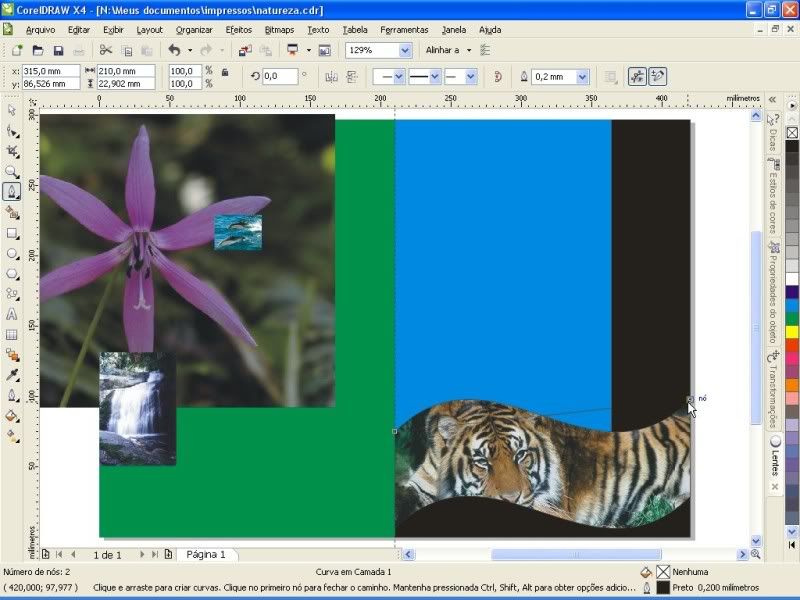

• Ferramenta Caneta

• Digitar textos em linhas curvas


Montando um Jornal – 2/4

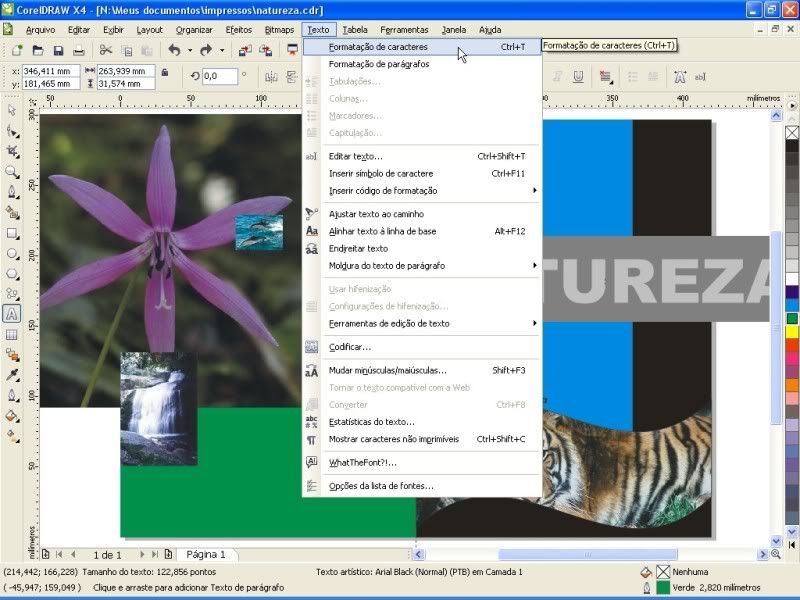

• Formatação de caracteres => Deslocamento de caractere

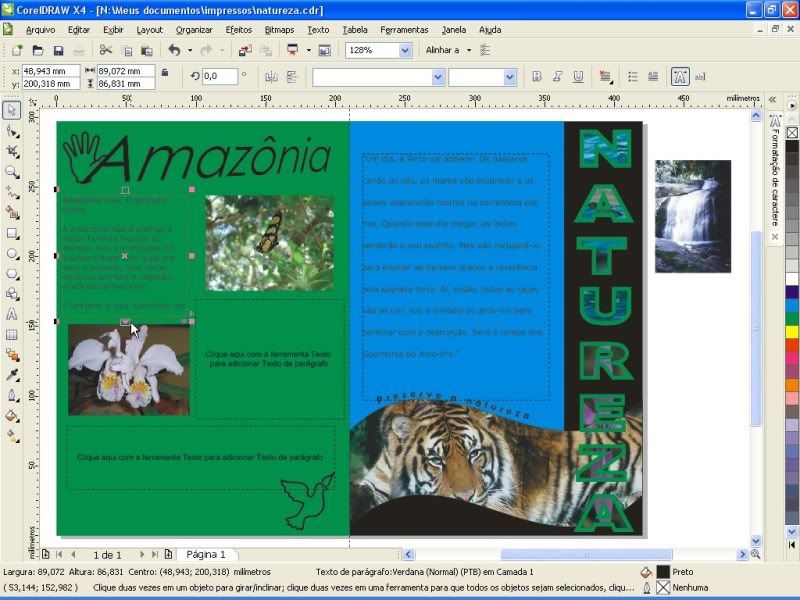

• Texto parágrafo

• Perspectiva

• Símbolo de caracteres


Montando um Jornal – 3/4

• Importando/Colando texto

• Transferência de texto parágrafo

• Alinhamento

• Renomear página

• Adicionar uma nova folha

• Inserir colunas no texto parágrafo

• Quebrar texto do parágrafo

• Capitulação

• Ferramenta zoom

• Envelope interativo


Montando um Jornal – 4/4

• Marcadores

• Tabulações

• Publicar em PDF


Montando um Cardápio - 1/2

• Preenchimento de textura

• Símbolo

• Camadas


Montando um Cardápio - 2/2

• Inverter cores


Criando um Design

• Chanfradura

• Deslocamento

• Efeito de ativação

• Publicar na Web


O Corel Draw é um editor de design gráfico, ou seja, um programa de desenho vetorial bidimensional.

E o que são vetores?

São imagens digitais que possuem o mesmo segmento matematicamente, de modo que, não torna um objeto realista, mas que não perde a qualidade se ampliado. Ao contrário do bitmap (imagem raster) que contém uma descrição de cada pixels. Se ampliar, perderá a sua qualidade porque os pixels estarão sendo ampliados também.

Veja um exemplo com uma imagem vetorial sendo ampliada e em seguida com um bitmap.

O Corel Draw é um programa eficiente para desenhos e criação de logomarcas. Iremos aprender um pouco mais desse software no capítulo seguinte:

[Andy]

Fazendo uma Logomarca

• Ferramenta Retângulo

• Como personalizar uma determinada cor na paleta de cores

• Agrupando objetos

• Ferramenta Elipse

• Aparar objetos

• Salvar o projeto


Neste capítulo imitaremos a logomarca do Bradesco.

Crie uma pasta para salvar todos os seus projetos a serem desenvolvido no Corew Draw.

Crie um novo arquivo: Arquivo => Novo (Ctrl N)

Ative a ferramenta Retângulo (F6).

Pressione o Ctrl para fazer um quadrado. Se pressionar o Shift, o retângulo será criado a partir do seu centro.

Deixe-o selecionado.

Na paleta de cores, escolha um vermelho e pressione a paleta com o mouse para abrir um leque de opções.

Clique na cor desejada com o mouse.

Na paleta vazia, clique com o botão direito do mouse para ocultar a borda do quadrado selecionado.

Faça um retângulo e preencha com um branco, tire a borda.

Selecione ele com o mouse e clique no “+” a direita do teclado, para duplicar.

Arraste para a esquerda e reduza-o com o mouse.

Agora iremos agrupar os dois retângulos, selecione-os e vá ao menu: Organizar => Agrupar (Ctrl G).

Feito isso, selecione o objeto agrupado com o quadrado vermelho e volte ao menu Organizar e vá agora em: Alinhar e distribuir => Alinhar e distribuir...

A esquerda escolha “Na base”, em cima escolha “No centro”.

Clique em Aplicar e em seguida Fechar.

Agora faremos as luas que ficam sobre os retângulos.

Ative a ferramenta Elipse (F7).

Faça uma círculo (Ctrl pressionado), retire a borda, duplique, e reduza o outro; mas só um pouquinho.

Arraste um pouquinho para a diagonal e selecione-os.

Clique em Amparar.

A luas já está feita.

Distorça um pouco, de modo que fique idêntica a lua do Bradesco.

Duplique ela e rotacione (clique duas vezes no objeto para rotacionar).

Vai distorcendo até acompanhar a logomarca do Bradesco.

A logomarca já está pronta, vamos salvar o projeto. Menu: Arquivo => Salvar (Ctrl S).

Salve na pasta recém-criada.

Fazendo um Cartão e Preparando para Imprimir

• Salvar o projeto atual como um novo projeto

• Deitar a folha

• Ferramenta Texto

• Soldar Objetos

• Ferramenta Transparência Interativa

• Dicas de impressão


Com a logomarca feita no capítulo anterior, iremos usar-la para fazermos um cartão de visita.

Vá ao menu: Arquivo => Salvar como (Ctrl Shift S).

Salve com um novo nome.

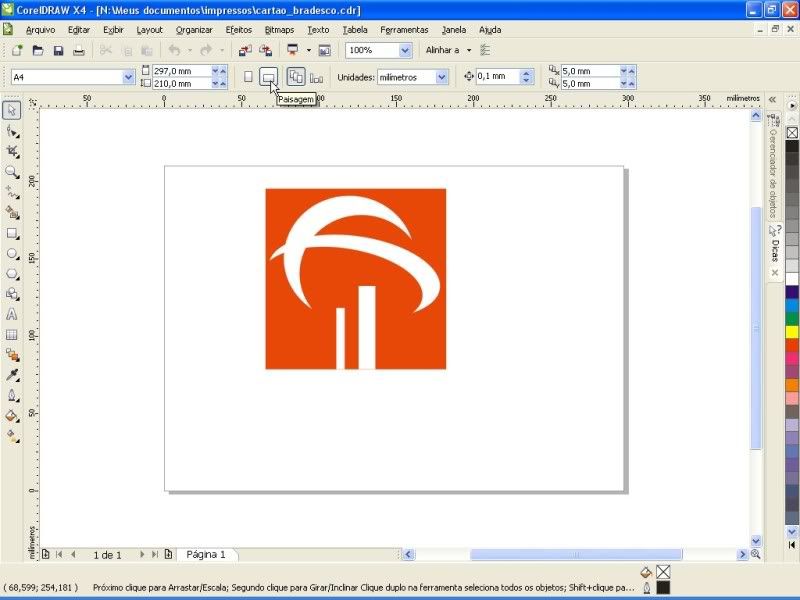

Deite a folha da área de trabalho, clicando em “Paisagem”.

Selecione a logomarca e redimensione-a, utilizando a diagonal para não distorcer-la.

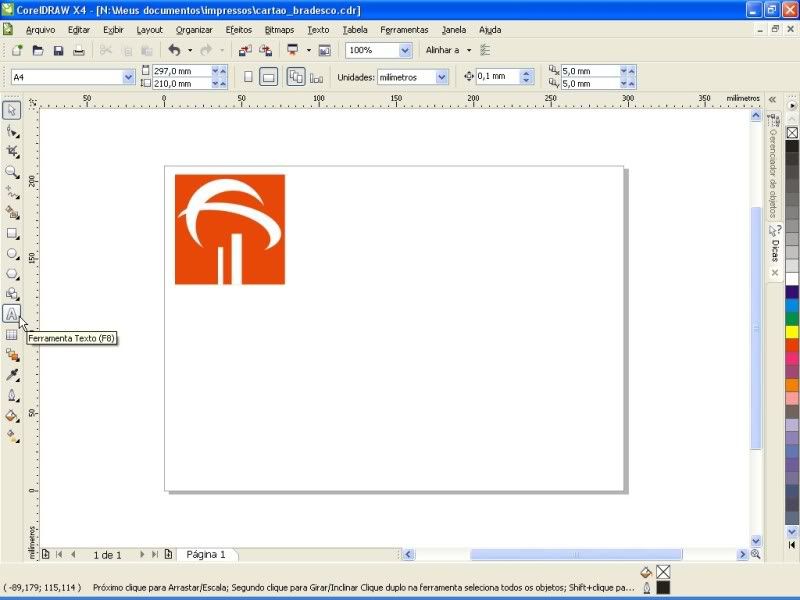

Ative a ferramenta Texto (F8).

Preencha o cartão e depois ative a ferramenta elipse (F7).

Faça uma elipse qualquer e clone elas, de modo que esteja como mostra a figura abaixo.

Selecione as elipses e clique em Soldar.

Estique de modo que a metade de cima das elipses ocupe toda a parte inferior da folha.

Faça um retângulo e selecione-o ao objeto, deixando-o na parte de fora da folha. Use o Aparar.

Faça o mesmo onde estiver vazando elipse da folha.

Clique na ferramenta Mistura Interativa e mantenha pressionado.

Escolha a Transparência.

Clique no início do objeto soldado e vá até o final, mantendo o mouse pressionado.

Solte e incline um pouco.

Agora iremos preparar o projeto para ser impresso.

Se desejar imprimir vários cartões, não precisa redimensionar o cartão na folha e duplicar, triplicar, quadruplicar. Pode deixar como está!

Menu: Arquivo => Visualização de impressão.

Você está na tela de visualização, clique na ferramenta Layout de imposição.

Em Páginas de horizontal/vertical você define quantos cartões devem estar na horizontal e quantos na vertical, dentro do papel.

Verifique, clicando na ferramenta Seletor.

Clique em Fechar visualização de impressão (Alt C).

Fazendo um Balão

• Ferramenta Forma

• Espelhar horizontalmente

• Preenchimento gradiente

• Interseção

• Levar um objeto para frente/para trás.


Para começar, faça uma elipse oval com um preenchimento laranja, e faça um retângulo em seguida.

Use o retângulo para aparar a metade do objeto como mostra a figura abaixo:

Ative a ferramenta Forma (F10).

Estique um pouco a parte de baixo do objeto.

Entorte um pouco o objeto.

Duplique-o clicando no “+” à direita.

Selecione o objeto duplicado e clique em Espelhar Horizontalmente, para inverter na horizontal.

Aproxime os dois sem deixar uma brecha e clique em Soldar.

Pressione F11 para chamar o Preenchimento Gradiente.

Defina um ângulo e escolha o tipo Linear, dê OK.

Faça mais duas elipses e coloque sobre o objeto soldado, um dentro de outro, no sentido inverso ao objeto principal.

Selecione a elipse menor com o objeto principal e clique em Interseção.

Feito isso, apague a elipse que estava selecionado.

Selecione a elipse maior com o objeto principal e repita o procedimento.

Preencha os objetos da interseção.

Selecione o objeto do meio e aplique um gradiente radial.

Agrupe os objetos e faça mais quatro cópias.

Afaste dois para cada lado, mas sem distanciar.

Rotacione eles um pouquinho e vai movendo um pouquinho para baixo cada um.

Vai jogando um para trás de outro, é só selecionar o objeto desejado e clicar em Page Down. Para levar para frente, clique em Page Up.

Faça um retângulo e leve-o para frente do balão na parte de baixo, um efeito gradiente também é bom.

Qualquer duvida dessas últimas etapas, observe a figura baixo:

Apare as laterais para que elas fiquem em diagonal, para isso faça um quadrado qualquer.

Faça uma elipse de modo que a aresta superior do retângulo fique no eixo da mesma, clique em Soldar.

Faça outra elipse para ser a parte de baixo desse objeto e preencha com um preto.

Copie o novo objeto e amplie um pouco, para servir como cesta. Vai enfeitando como você achar melhor.

Faça dois retângulos finos para servirem de corda e faça um com uma cor diferente da outra e coloque um por detrás do outro, deixando uma brecha.

Duplique a “corda” e jogue-as para trás da cesta.

Enfeitando a Área de Trabalho

• Mídia Artística

• Espalhador


Salve o projeto com um novo nome e redimensione o balão.

Vamos dar uma cor à área de trabalho.

Para isso dê um duplo clique na ferramenta Retângulo, para que ocupe toda a folha.

Escolha um azul esverdeado no preenchimento.

Aplique a transparência interativa no retângulo, de baixo para cima.

Clique na ferramenta Mão Livre (F5) e mantenha pressionado.

Escolha a Mídia Artística (I).

Clique no Espalhador.

Espalhe sobre o retângulo e veja o resultado.

Você pode também mudar o espalhamento. Vá em “Lista de arquivo de lista de espalhamento”.

Faça a escolha de sua preferência.

Espalhe novamente.

Escolha outro espalhamento.

Espalhe.

E por aí vai, fica a sua criatividade.

Desenhando um Olho - 1

• Linhas-guias

• Ferramenta Bézier

• Converter linhas em curvas

• Caneta de contorno

• Tranformações => Girar


Para desenhar um olho, que não será completo, serão necessário dois capítulos. Crie um novo arquivo e salve com o nome “olho”.

Como pode ver, na área de trabalho temos a régua horizontal e a régua vertical.

Clique na régua horizontal e arraste três linhas-guias para a área de trabalho.

O mesmo na vertical.

Clique na ferramenta Mão Livre, pressionando-a, e escolha o Bézier, ferramenta que forma linhas e/ou objetos por meio de pontos (como aprendemos em geometria que com dois pontos se forma uma linha).

Forme um losango, de acordo com a figura.

Ative a ferramenta Forma (F10).

Selecione cada linha, espere aparecer um “~” abaixo do cursor, e clique em “Converter linha em curva”.

Vai curvando cada linha até se parecer com a forma de um olho.

Faça dois círculos: um maior e um menor, como mostra a figura abaixo.

Como pode ver, o círculo maior passa o contorno do olho. Selecione o círculo maior com o contorno e clique em Inrterseção. Delete o círculo maior.

Façamos agora a dobra do olho, utilizando novamente a Bézier e a Forma.

Depois de feito, duplique a dobra e suba um pouco.

Modifique um pouco, amplie, para ser a sobrancelha.

Apague as linhas-guias.

Selecione os círculos e o contorno do olho, dê um F12 para chamarmos a Caneta de Contorno.

A largura atual é de 0,1 milímetros, mude para 2 milímetros ou a largura de sua preferência.

Não se esqueça de marcar a opção “Escala com imagem”, senão, se precisar redimensionar ou ampliar o objeto a largura será a mesma.

Com as mesmas ferramentas que utilizamos para fazer o contorno, iremos fazer um objeto semelhante à figura abaixo.

Depois de feito, dê um duplo clique nele e mova o ponto de rotação do objeto para o centro do círculo menor do olho.

Duplique o objeto e vá ao menu: Organizar => Transformações => Girar (Alt F8).

Defina o ângulo de sua preferência (eu defini em 20 graus) na Rotação e vai clicando em “Aplicar ao duplicado” até dar uma volta completa.

Mude os objetos para verde, e aos objetos que ultrapassaram o círculo maior, repita o procedimento feito no círculo que ultrapassava o contorno do olho.

Leve o círculo menor para frente e o círculo menor para trás.

Preencha-os com a cor Ciano e duplique o círculo maior.

Traga-o para frente e tire o preenchimento (clique na paleta vazia com o botão do mouse).

Selecione os objetos (com contorno verde) e chame o Preenchimento Gradiente (F11).

Mude para o tipo Radial e em “Mistura de cores” escolha o Personalizada.

Utilizemos as cores azul celeste e branco.

Crie um ponto na posição 70% e aplique a cor branca.

Continua no próximo capítulo

Desenhando um Olho - 2

• Ferramenta Mistura Interativa

• Número de etapas ou deslocamento entre formas da mistura

• Propriedades do caminho

• Aceleração de objetos e cores

• Separar e Misturar


Duplique o círculo menor e preencha com branco, tire o contorno do mesmo.

Redimensione-o como mostra à figura.

Duplique o contorno do olho duas vezes e leve um para baixo, como a figura abaixo está indicando.

Selecione o contorno debaixo com o contorno duplicado que não saiu do lugar e clique em Aparar.

Delete o contorno que estava mais embaixo e preencha o contorno recém-criado da parte de cima do olho com o preto.

Faça um objeto para simular o reflexo de luz no olho, preencha com branco e tire o seu contorno.

Selecione o objeto e ative a ferramenta Transparência Interativa.

Arraste o quadrado branco para o topo do objeto e o quadrado preto para a base.

Faça um objeto para representar os cílios, com o mesmo esquema da criação do contorno do olho.

O primeiro objeto faça-o na ponta esquerda. Duplique-o e mova mais para o centro da parte de cima do olho. Rotacione um pouco.

Selecione os dois cílios e ative a ferramenta Mistura Interativa.

Certamente em “Número de etapas ou deslocamento entre formas da mistura” deverá estar como 20, mude para 15.

Arraste do primeiro cílio até o segundo cílio, e em “Propriedades do caminho” clique em “Novo caminho”.

Clique agora na parte grossa do contorno do olho.

Vá agora em Aceleração de objetos e cores.

Ajuste na posição conforme a figura.

Menu: Organizar => Separar Misturar (Ctrl K).

Com o Shift pressionado clique no contorno do olho (isso tirará este objeto da sua seleção) você terá selecionado agora todos os objetos dos cílios.

Clique em Soldar para formar um único objeto.

Preencha-os com preto, assim como na sobrancelha e na dobra do olho.

Jogue o contorno do olho para trás e preencha com um cinza claro, utilize um preenchimento gradiente do tipo Linear em um ângulo de 90 graus.

E para terminar, aplique um detalhe na direita do olho, com o mesmo esquema da formação dos cílios.

O resto fica por conta da sua criatividade.

Fazendo uma Bola

• Ferramenta Polígono

• Definição do número de lados

• Lentes


Crie um novo arquivo e salve como “bola”.

Ative a ferramenta Polígono (Y).

Em propriedades, mude o número de lados de 5 para 6.

Faça um hexágono perfeito (Ctrl pressionado).

Vai duplicando ele e colocando lado a lado.

Agrupe-os.

Duplique-o e encaixe em cima, como mostra a figura abaixo:

Selecione a cada três hexágonos (Shift pressionado), como mostra a figura acima, e preencha com preto.

Agrupe novamente e duplique mais duas vezes, encaixando-os.

Selecione tudo e agrupe outra vez.

Feito isso, faça um círculo perfeito sobre os hexágonos.

Selecione o círculo com os hexágonos agrupados e clique em Interseção.

Apague os hexágonos que ultrapassam o círculo.

Selecione o círculo e vá ao menu: Efeitos => Lentes (Alt F3).

Escolha o efeito “Olho de peixe”.

E a sua bola já está pronta.

Fazendo uma Bandeira

• Ferramenta Papel gráfico

• Definição do número de linhas e colunas

• Converter vetor em bitmap

• DPI

• CMYK e RGB

• Efeitos 3D => Enrolar página


Faremos a bandeira da França, deite a folha.

Pressione a ferramenta Polígono e escolha a ferramenta Papel Gráfico (D).

Em “Coluna e fileiras de papel gráfico” deverá estar com 4 colunas e 3 linhas. Mude para 3 colunas e 1 linha.

Ocupe toda a folha com o papel gráfico, selecione e desagrupe tudo.

Depois de desagrupado, preencha os retângulos com azul, branco, e vermelho. Agrupe novamente.

O efeito que aplicaremos a seguir só funciona com bitmaps, não funciona com vetores.

O que faremos agora é converter a bandeira francesa em bitmap.

Vá ao menu: Bitmaps => Converter em bitmap...

Por padrão está com 300 DPI de resolução, que é a resolução de impressão.

DPI – Dots Per Inch (pontos por polegada), usada para imagens gravadas em papel impresso.

A resolução para imagens na web é de 72 DPI.

Modo de cor está como CMYK.

CMYK – Sistema de cores formado pelo Cyan, Magenta, Yellow, e blacK (ciano, magenta, amarelo, e preto).

O sistema de cores utilizados na web é o RGB.

RGB - Sistema de cores formado pelo Red, Green, e Blue (vermelho, verde, e azul).

Observe os três conjuntos abaixo:

As cores que não estão fazendo interseção com nenhum conjunto (ciano, magenta, e amarelo) e a cor que está em fazendo interseção com todos os conjuntos (preto), formam o sistema CMYK. E as cores que estão fazendo interseção com dois conjuntos (vermelho, verde, e azul) formam o sistema RGB.

Com isso o K (preto) é a mistura do C, M, e Y (ciano, magenta, e amarelo); resultando no sistema CMYK para impressão.

O R (vermelho) é a mistura do M com Y (magenta com amarelo), o G (verde) é a mistura do C com Y (ciano com amarelo), e o B (azul) é a mistura do C com M (ciano com magenta); resultando no sistema RGB para web.

Importante constar que a paleta de cores do Corel Draw, por padrão, é o CMYK, já que os projetos desenvolvidos nele são voltados para impressão. Mas é possível mudar para o RGB, caso deseja preparar imagens para a web.

Dê OK para converter em bitmap.

Selecione a bandeira, e volte ao menu Bitmap. Vá agora em Efeitos 3D => Enrolar página...

Você decide a parte da bandeira a ser dobrada, e outras configurações. Dê Ok.

A sua bandeira francesa foi dobrada.

Montando um Jornal – 1/4

• Tipo de papel

• Importação de imagens

• Ferramenta Formas de fluxograma

• PowerClip => Colocar em recipiente

• Ferramenta Caneta

• Digitar textos em linhas curvas


O nosso próximo projeto levará 4 capítulos, para que você aprenda a desenvolver um jornal sem nenhuma dificuldade.

Crie um novo projeto e salve como “natureza”.

Crie uma subpasta na sua pasta “impressos” com o nome “natureza”.

Acesse as imagens a seguir e salve-as na sua nova subpasta.

Violeta

Tigre

Orquídea

Golfinhos

Cachoeira

Borboleta

Por padrão o tipo de papel é o papel A4, mude para o papel A3.

Leve uma linha-guia vertical para o centro da folha.

Dê um duplo-clique na ferramenta Retângulo, para ocupar toda a folha, e preencha com um verde. Não esqueça de tirar a borda.

Faça um retângulo azul, de modo que ocupe somente a área após a linha-guia, tire sua borda.

Vamos importar algumas imagens, vá ao menu: Arquivo => Importar (Ctrl I).

Selecione as imagens que você salvou na sua nova pasta (Ctrl pressionado): “cachoeira”, “golfinhos”, “tigre”, e “violeta”.

Vá clicando em qualquer lugar para ir soltando as imagens.

Vá até a ferramenta Formas Básicas e pressione-a com o mouse.

Escolha a ferramenta Formas de Fluxograma.

Agora vá em “Formas perfeitas”.

Escolha a forma de onda.

Feito o objeto, inverta-o horizontalmente.

A nossa missão será levar o tigre para dentro do objeto criado.

Para isso, selecione o tigre com o mouse.

Vá ao menu: Efeitos => PowerClip => Colocar em recipiente...

Clique dentro da onda.

O tigre já está lá dentro do objeto. Para ajustá-lo, selecione o objeto e clique nele com o Ctrl pressionado.

Ajuste-o a seu critério. Para sair clique fora com o Ctrl pressionado.

Faça dois retângulos pretos e solde-os.

Jogue para trás do tigre, como mostra a figura baixo.

Pressione a ferramenta Mão Livre e escolha a ferramenta Caneta.

Faça uma linha de uma ponta da onda a outra.

Com a ferramenta Forma, converta a linha em curva.

Faça a linha curva acompanhar a onda.

Agora iremos digitar um texto, de modo que ele acompanhe a linha curva. Ative a ferramenta Texto (F8).

Quando aparecer um “A” com um “~” embaixo, clique na linha curva.

Continua no próximo capítulo.

Montando um Jornal – 2/4

• Formatação de caracteres => Deslocamento de caractere

• Texto parágrafo

• Perspectiva

• Símbolo de caracteres


Agora você pode digitar um texto em uma linha curva.

Digite “Preserve a natureza”.

Formate a frase a seu gosto.

Selecione a linha curva e oculte-a, clicando na paleta vazia com o botão direito do mouse.

Ative novamente a ferramenta texto e digite “NATUREZA”. A fonte “Arial Black” e o tamanho aproximado de 123 pt.

Coloque um contorno verde e dê F12 para entrar na Caneta de Contorno.

Eu defini em 2,8 mm de largura.

Selecione esse texto e vá ao menu: Texto => Formatação de caracteres (Ctrl T).

Em “Deslocamento de caractere” coloque 90,0º.

Rotacione o texto, como mostra na figura, e agora iremos colocar as fotos: “golfinhos” e “orquidias” dentro de “NATUREZA” (PowerClip).

Leve a foto “cachoeira” para fora da folha, como indicou a figura acima.

Faça os posicionamentos e os ajustes necessários (dentro do Power Clip).

Até agora temos trabalhado com o texto gráfico, iremos trabalhar agora com texto parágrafo.

Ative a ferramenta Texto, mas não clique em nada ainda.

Com o botão do mouse pressionado, defina uma área do texto parágrafo (siga o modelo acima).

Copie o texto que se encontra dentro do spoiler a seguir e cole dentro do texto parágrafo:

"Um dia, a Terra vai adoecer. Os pássaros cairão do céu, os mares vão escurecer e os peixes aparecerão mortos na correnteza dos rios. Quando esse dia chegar, os índios perderão o seu espírito. Mas vão recuperá-lo para ensinar ao homem branco a reverência pela sagrada terra. Aí, então, todas as raças vão se unir sob o símbolo do arco-íris para terminar com a destruição. Será o tempo dos Guerreiros do Arco-Íris."

Formate o texto parágrafo.

A sua capa já está pronta.

Agora faremos a última página do jornalzinho, antes de partimos para a contracapa e a página 3.

De volta ao texto gráfico, digite “Amazônia”. Utilize a fonte “Century Gothic” e o tamanho de 127 pt.

Com o texto selecionado, vá ao menu: Efeitos => Adicionar perspectiva.

Distorce o texto, como indica a figura.

Vá ao menu: Texto => Inserir símbolo de caractere (Ctrl F11).

Vá aonde está como fonte Arial.

Mude para Wingdings.

Escolha a mãozinha na “Página de código” e arraste-a para a folha.

Preencha com o preto (será preenchida dentro da borda).

Junte a mãozinha ao texto “Amazônia” e de volta ao “Inserir caractere” escolha a fonte Webdings.

Leve a pombinha para a folha.

Continua no capítulo a seguir.

Montando um Jornal – 3/4

• Importando/Colando texto

• Transferência de texto parágrafo

• Alinhamento

• Renomear página

• Adicionar uma nova folha

• Inserir colunas no texto parágrafo

• Quebrar texto do parágrafo

• Capitulação

• Ferramenta zoom

• Envelope interativo


Importe agora as imagens “borboleta”, e “violeta”, que estão na pasta que você salvou as fotos.

Redimensione-as, como mostra na figura seguinte.

Ao lado de cada imagem, insira um texto parágrafo. O mesmo no espaço abaixo.

Copie o texto que está dentro do spoiler.

Amazônia viva: Prioridade global

A Amazônia não é apenas a maior floresta tropical do mundo, mas um estoque de biodiversidade sem igual em todo o planeta, com várias espécies animais e vegetais ainda desconhecidas.

É também o local escolhido por 20 milhões de pessoas para viver.

Portanto, qualquer solução para a Amazônia precisa passar necessariamente pela busca por soluções economicamente e ecologicamente viáveis.

A taxa anual de desmatamento na Amazônia Legal estimada para o período agosto/2001-agosto/2002 - alarmantes 25.500 km2 - é a segunda maior da história e equivale a 5,1 milhões de campos de futebol. De acordo com estimativas do Instituto Nacional de Pesquisa Espacial (INPE), a destruição em apenas um ano da floresta com a maior biodiversidade do planeta foi maior do que a área total do Estado de Sergipe e pouco menor do que a Bélgica. Em relação ao período de 12 meses anteriores, o desmatamento 2001-2002 aumentou incríveis 40%.

A proteção da floresta e a busca por soluções para o desenvolvimento da região é uma prioridade global do Greenpeace.

Obs: quando colar um texto no texto parágrafo, deverá aparecer a seguinte caixa de opções:

Como eu não coloquei nenhuma formatação especial aqui, escolha a última opção. Depois mude para a fonte Verdana, com o tamanho 16 pt.

Quando aparece uma setinha para baixo, na área do texto parágrafo, indica que tem mais texto abaixo, que não coube nessa área.

Passe com o cursor do mouse nessa setinha, e quando o cursor aparecer com duas pontas, clique na setinha.

Clique agora no próximo texto parágrafo, para o texto anterior continuar.

Faça o mesmo no de baixo e selecione-os. Clique em “Alinhamento horizontal”.

Escolha a “Justificação total”, para justificar os textos selecionados.

Onde está “Página 1”, clique com o botão direito do mouse e escolha a opção “Renomear página”.

Mude para “capa”.

Ao lado do nome da página, clique no botão “+” que aparece lá, para inserir uma nova página que será a contracapa. Renomeie-a também.

Coloque novamente a linha-guia ao centro da folha e faça dois retângulos azuis. Selecione-os e solde-os, como indica a figura acima.

Faça mais um texto parágrafo, de modo que ocupe toda a folha direita.

Cole o seguinte texto:

O número de aves de rapina na lista oficial brasileira dos animais ameaçados de extinção deve aumentar a partir deste ano. A princípio, os estudiosos deverão defender a inclusão de duas espécies na lista oficial.

Uma delas é o caburé de Pernambuco (Glaucidium mooreorum), descrita em 2004 por um grupo de pesquisadores brasileiros, e já em situação crítica. A segunda ave, cuja inclusão é um pouco mais polêmica, é o gavião-real (Harpia hapyja), que estava na lista anterior, mas foi retirado da atual, publicada em 2003.

A inclusão das novas aves de rapina na lista deverá ser um dos temas da reunião do grupo de especialistas que acontecerá nos dias 31 de março e 1 de abril deste ano em Brasília (DF). Os estudiosos também avaliarão o nível de conhecimento científico e o estado de conservação dessas aves no país. Um dos objetivos do encontro é elaborar um plano de ação em âmbito nacional para ajudar a conservar esses animais que pertencem ao topo da cadeia alimentar e por isso têm um papel fundamental no equilíbrio ecológico em seus hábitats.

A atual "lista vermelha" aponta apenas três espécies da família dos falcões (falconiformes) brasileiros como ameaçados: o gavião cinza (Circus cinereus), a águia-cinzenta (Hapyahaliaetus coronatus) e o gavião-pombo (Leucopternis lacernulata). Nenhuma das 23 espécies de corujas nativas encontra-se na lista. O caburé pernambucano seria a primeira.

Mais proteção - "A inclusão de um animal nas listas de animais ameaçados significa que ele terá prioridade em ações de conservação", explica o ornitólogo Carlos Bianchi, do Ibama - Instituto Brasileiro de Meio Ambiente e dos Recursos Naturais Renováveis, organizador da reunião dos 'rapineiros'. Segundo ele, no caso do gavião-real, a espécie foi retirada da lista porque os especialistas julgaram que, de um modo geral, a população está bem conservada na Amazônia que não haveria necessidade de a ave estar no grupo das ameaçadas.

Todavia, alguns pesquisadores discordam, já que em determinadas regiões, especialmente na Mata Atlântica, a situação do gavião é bastante crítica. O mesmo se aplica ao Cerrado e trechos do Pantanal, onde a Harpia também ocorre. As sugestões de alteração da lista deverão ser encaminhadas ao Ibama. (Jaime Gesisky/Ibama)

Selecione o texto parágrafo e vá ao menu: Texto => Colunas...

Em “Número de colunas”, aumente para 2.

Você se lembrou de colocar a foto da cachoeira fora da folha na folha anterior (capa)?

Se sim, ela estará nessa nova página inserida. Do contrário, vai ter que voltar a folha “capa”.

Coloque a foto a frente do texto parágrafo.

Com certeza a foto não está deixando você ler o texto, certo?

Clique com o botão direito do mouse sobre a imagem e escolha a opção “Quebrar texto do parágrafo”.

Melhorou?

Agora você pode mover ou alterar o tamanho da imagem, que continuará deixando o texto sempre visível em volta.

Selecione o primeiro parágrafo.

Vá ao menu: Texto => Capitulação...

Coloque 6 em “Número de linhas avançadas” e dê OK.

Ative a ferramenta Zoom (Z).

Selecione a parte de cima do texto parágrafo.

Insira o título com o texto gráfico “Número de aves de rapina na lista dos ameaçados pode aumentar”, fonte Arial de tamanho 14,7 pt. Mude a cor para verde.

Pressione a ferramenta Mistura Interativa e escolha o Envelope Interativo.

Clique no “Modo Envelope em arco simples”.

Continuemos na última parte desses quatro capítulos.

Montando um Jornal – 4/4

• Marcadores

• Tabulações

• Publicar em PDF


E chegamos na última parte de como montar um jornal no Corel, onde o foco principal foi trabalhar com textos e fotos.

Crie um arco no título inserido como mostra a figura acima, ainda com a ferramenta Envelope Interativo.

Vá para o outro lado da folha, para fazermos a contracapa do nosso jornal.

Insira um texto parágrafo e copie para lá o seguinte texto:

Na próxima vez que pensar em sujar, lembre-se de quanto tempo aquele bagulho vai ficar ali.

A fonte é Arial com o tamanho 24 pt, de cor verde.

Faça um retângulo verde e insira um texto parágrafo sobre ele.

O copie para lá o seguinte texto:

Uma casca de banana de 2 a 12 meses

Uma bituca de cigarro de 3 meses a vários anos

Uma folha de papel de 3 meses a vários anos

Um palito de fósforo 6 meses

Um chiclete 5 anos

Uma lata de aço 10 anos

Uma garrafa de plástico mais de 100 anos

Uma lata de alumínio mais de 1.000 anos

Uma garrafa de vinho mais de 10.000 anos

Selecione o texto e clique em “Mostra/oculta marcador (Ctrl M)”.b

Agora iremos mudar o tipo de marcador, para isso vá em: Texto => Marcadores...

Clique em símbolo.

Escolha a bomba.

Deixe o texto parágrafo selecionado e volte ao menu Texto, vá agora em Tabulações.

Remova todos os tipos indicados.

Crie um tipo de 100 mm e clique em Adicionar.

Por padrão está desativado, ative-o.

No primeiro exemplo “Uma casca de banana de 2 a 12 meses”, apague o espaço entre “banana” e “de” e aperte a tecla Tab (fica acima do Caps Lock).

O espaço foi preenchido com pontilhado, fala isso com os demais.

Feito isso, insira o último texto parágrafo e cole lá o seguinte texto:

Chega de poluição!

Os poluentes tóxicos não conhecem fronteiras. A poluição causada no Brasil ou nos Estados Unidos por uma indústria cruza todo o planeta e chega a contaminar até mesmo os animais no Pólo Norte e na Antártida.

Poluentes tóxicos, persistentes e bio-acumulativos são encontrados atualmente em todo o Planeta, desde países desenvolvidos - onde são produzidas em grande escala - até países em desenvolvimento, para onde o lixo tóxico é freqüentemente exportado e onde multinacionais abrem novas fábricas fugindo das fortes medidas de controle das nações industrializadas.

Muitas destas substâncias são cancerígenas, causam problemas de reprodução ou redução e até supressão de imunidade biológica em muitas espécies, incluindo a humana.

A alternativa defendida pelo Greenpeace é a Produção Limpa, conceito que inclui desde o questionamento da necessidade de determinados produtos até a proibição de tecnologias e compostos tóxicos e a implantação de métodos e materiais de produção limpos e seguros.

Deixe o título em negrito (clique na ferramenta B).

A fonte pode ser a Arial, com o tamanho 14 pt.

Faça um círculo perfeito e preencha com um cinza claro, deixe o contorno lilás.

Aumente o contorno para 2 mm e marque a opção “Escala com imagem”.

Transforme o preenchimento cinza num gradiente linear.

Duplique o círculo mais 3 vezes e vai escurecendo o preenchimento gradiente e diminuindo cada escala, a última mude o preenchimento para lilás.

Em Inserir caractere, mude a fonte para Webdings e leve o planeta do meio para o papel.

Aplique um contorno verde.

Digite em texto gráfico “SOS”, mas sem o “O”. O planeta será o “O” do SOS.

Em outro texto gráfico coloque “Salve nosso planeta”.

Mais ou menos como a figura está indicando.

Depois desse trabalhão, lembre-se de salvar o seu projeto.

Se quiser publicar também em PDF (extensão da Adobe Acrobat Reader), vá ao menu: Arquivo => Publicar em PDF...

Defina um nome e clique em Salvar.

O meu projeto ficou assim:

Capa e última página.

Contracapa e terceira página.

Aqui encerramos a formação de um jornal.

Montando um Cardápio - 1/2

• Preenchimento de textura

• Símbolo

• Camadas


A partir deste capítulo, montaremos um cardápio.

Na pasta que você está salvando os seus projetos, crie uma pasta “cardapio” e salve nessa pasta as figuras a seguir:

Figura 1

Figura 2

Figura 3

Figura 4

Figura 5

Figura 6

Figura 7

Figura 8

Divida a área de trabalho com uma linha guia vertical e insira um retângulo com preenchimento preto (duplo clique no retângulo para ocupar a área inteira).

Insira um retângulo mais estreito, como indica a figura, selecione-o e vá a propriedades. Menu: Editar => Propriedades (Alt Enter).

Clique em “Tipo de preenchimento”.

Escolha “Preenchimento de textura”.

Escolha o nome da textura.

A textura “Nuvens.meio dia”.

Clique em “Avançado...”.

Dê um vermelho ao céu e preto as nuvens. Feito isso dê OK.

Chame a ferramenta “Formas básicas” e escolha a forma indicada.

Duplique a figura e espelhe horizontalmente.

Faça como mostra na figura acima e clique em “Soldar”.

Faça uma linha abaixo da figura.

Iremos converter-la em símbolo. O que é isso?

Símbolos são formatos pré-definidos por você. Digamos que você resolva clonar a figura recém-criada varias vezes, e de repente resolve mudar de vermelho para azul. Já pensou no trabalhão que teria para fazer isso? Mudar o preenchimento de figura em figura. É aí que entra o símbolo, mudando na propriedade do símbolo, afetará todas as figuras clonadas. O que poupará bastante trabalho.

Selecione a figura e a linha, clique com o botão direito do mouse, e vá em: Símbolo => Novo símbolo.

Dê um nome para o seu símbolo e clone mais quatro figuras do mesmo símbolo.

Fazendo o que eu exemplifiquei: mudar a cor da figura, clique em uma delas com o botão direito do mouse e vá em “Editar símbolo”.

Mude para azul, e com o botão direito do mouse sobre a figura, clique em “Concluir a edição do símbolo”.

Todas as figuras mudaram de cor. Volte à cor anterior, pois foi apenas um teste.

Provavelmente o retângulo de fundo está atrapalhando, aí que entram as camadas.

Menu: Ferramentas => Gerenciador de objetos.

Clique no “+” da Camada 1.

E clique com o botão direito do mouse na camada referente ao retângulo preto e vá em “Bloquear objeto”.

Montando um Cardápio - 2/2

• Inverter cores


Continuando o cardápio, utilize o rascunho a seguir:

Entradas

Peixes e frutos do mar

Carnes e aves

Sobremesa

Bebidas

Robata de atum com consomê de abóbora(R$ 24,90)

Sorbet de hortelã com ovas de salmão(R$ 31,90)

Manga grelhada com creme de gorgonzola(R$ 15,20)

Kafta de lagosta com lentilhas(R$ 48,90)

Camarão com especiarias e legumes(R$ 47)

Confit de pato ao nirin e cravo(R$ 42,90)

Ragu de vitelo ao leite de coco com ratatouille de arroz selvagem(R$ 36)

Costeleta de vitelo ao molho de pimenta dedo-de-moça(R$ 46,70)

Filé mignon com 3 pastas (babaganush, homus e coalhada)(R$ 36,90)

Sopa de jasmim e maçãs com lascas de chocolate(R$ 11,50)

Musse de queijo branco sob compota de goiabas(R$ 12,90)

Ravióli de coco com sorbet de cajá e calda de graviola(R$ 15,50)

Refrigerante (Lata)(R$ 1,50)

Suco(R$ 2,90)

Cerveja(R$ 2,50)

Façamos os tipos de variedades, com as fontes indicadas.

Feito isso, agrupe o tipo com o símbolo.

Preenchendo as variedades com o “Texto Parágrafo” (quem é esperto só copia e cola...).

Esse foi o conteúdo do cardápio, agora faremos a capa e a contracapa.

Faça dois quadriláteros pretos, como está sendo indicado, e volte as opções de lentes [Efeitos => Lentes (Alt F3)] e escolha o “Inverter”.

Faça um retângulo preto, que ocupe somente a contracapa, e jogue para trás dos outros quadriláteros (note que a cor desses se inverteu).

Importe as figuras indicadas na figura acima.

Aumente um pouco a escala e posicione a figura.

Jogue a figura para trás do quadrilátero.

Faça um retângulo de preenchimento preto na capa.

Faça um retângulo vermelho horizontal e um vertical. Selecione o vertical.

Utilize o preenchimento gradiente, deixe as duas cores vermelhas, e escolha a mistura personalizada.

Escolha o preto nas laterais e dê OK.

Faça o mesmo com o retângulo horizontal, mas deixe o ângulo em 90 graus.

Faça um retângulo de preenchimento branco não tão grande quando o preto e leve para trás da foto e retângulos gradientes.

Texto gráfico em ação.

Vá enfeitando a capa a seu gosto.

E coloque o endereço na contracapa com o “Texto Parágrafo” de cor branca e leve para trás do quadrilátero.

E para finalizar, importe o restante das figuras e faça formas (eu usei o tradicional círculo).

“PowerClip” em ação e o seu cardápio está pronto.

Criando um Design

• Chanfradura

• Deslocamento

• Efeito de ativação

• Publicar na Web


O Corel Draw não é o programa mais indicado para criação de designs para a web, mas com ele é possível criar um.

Dê um nome a seu gosto com o texto gráfico e vá ao menu: Efeitos => Chanfradura.

Deixa como está e clique em “Aplicar”.

Faça um retângulo comprido como uma barra e utilize o preenchimento gradiente indicado na figura acima.

Faça a mistura de cores conforme o indicado e rotacione o efeito gradiente em 90 graus.

Importe uma foto com o tema do seu layout e vá ao menu: Bitmaps => Distorcer => Deslocamento...

Somente dê OK.

Vai fazendo as seções na barra, com o texto gráfico.

Chame a “Ferramenta tabela” com uma linha e duas colunas e acompanhe a figura.

Para preencher cada coluna com cores diferentes, pressione o Ctrl e clique na coluna desejada.

Estreite um pouco mais a tabela preenchida.

Vá selecionando cada seção e vá ao menu: Efeitos => Efeito de Ativação => Criar efeito de ativação.

Efeitos => Efeito de Ativação => Editar efeito de ativação.

No Normal está com a letra preta.

Mude para “Sobre”.

E escolha o branco.

Ou seja, quando passar com o cursor do mouse sobre o link, ele vai ficar branco.

E em “Clicado” escolha a cor magenta.

Quando clicar no link, ele ficara na nessa cor.

Clique em “Concluir edição de objeto”, para voltar a área de trabalho. Também pode clicando fora, pressionando o Ctrl.

A barra de ferramentas relativa a internet continua na ativa, agora ficou mais fácil criar um ponto de ativação.

Atribua as URLs nos seus respectivos links.

Clique na ferramenta “Publicar na Web - HTML” ou vá ao menu: Arquivo => Publicar na Web => HTML...

Por enquanto só dê OK.

Assim sendo o seu HTML estará em ...VIDS\Corel\WebSite\web.htm. Confira lá o resultado do seu projeto.

Aqui encerro os comandos básicos do Corel Draw, espero que tenham gostado e que tenham tido uma noção básica de como manejar esse grande software gráfico.

Voltarei a atualizar o tutorial quando saírem às novidades na próxima versão, o que deverá demorar ainda um pouquinho. Assim como a versão anterior (Corel Draw X3) foi lançado em 2006, a versão atual (Corel Draw X4) em 2008, é esperado que a próxima versão seja lançada no primeiro trimestre de 2010, mas não admirem se for lançado antes do previsto.

Um abraço para todos e façam bom proveito.

[Eu acho...]

Movido para Games & Informática

----

Andy, se vc ainda tiver, poderia recolocar as imagens? (Photobucket FDP! )

[Andy]

Você fala das quatro imagens que foram removidas no primeiro post?

Eu apaguei para refazê-las, pois eu tinha anteriormente copiado elas de um manual e eu apaguei para fazer elas por mim mesmo.

Mas eu me esqueci de refazê-las

[Eu acho...]

Sim, daquelas do primeiro post!

Já deve ter outra versão do Corel também (digo, não?)

[Andy]

Pior que já, mas já está perto também de sair a próxima versão
